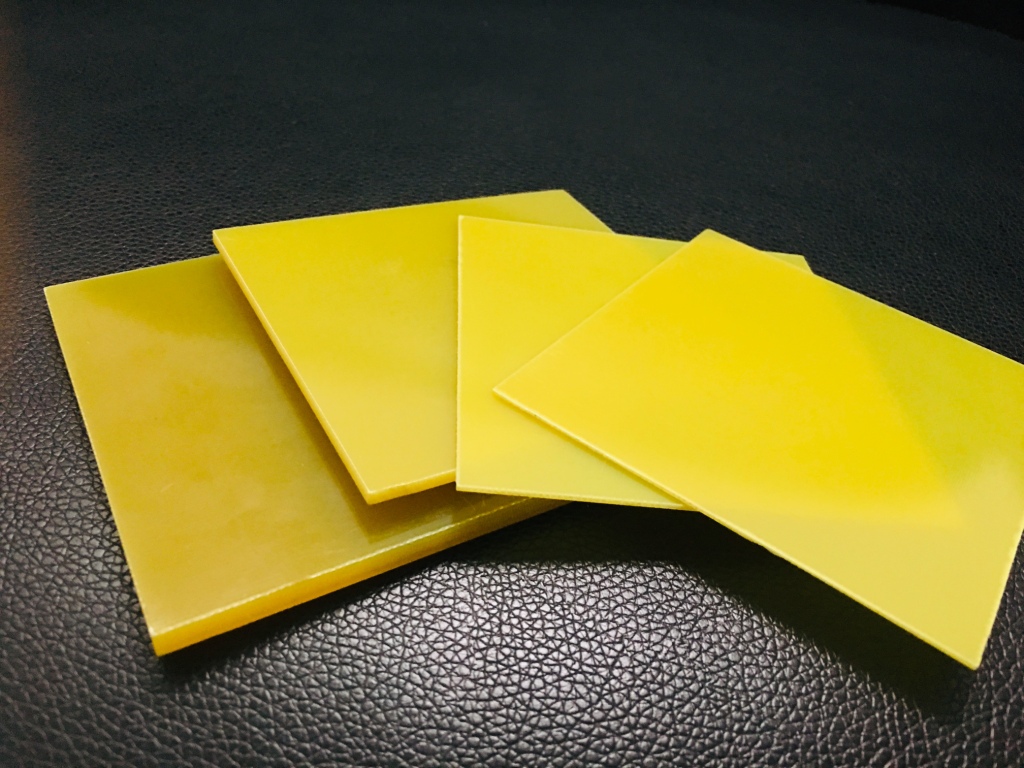

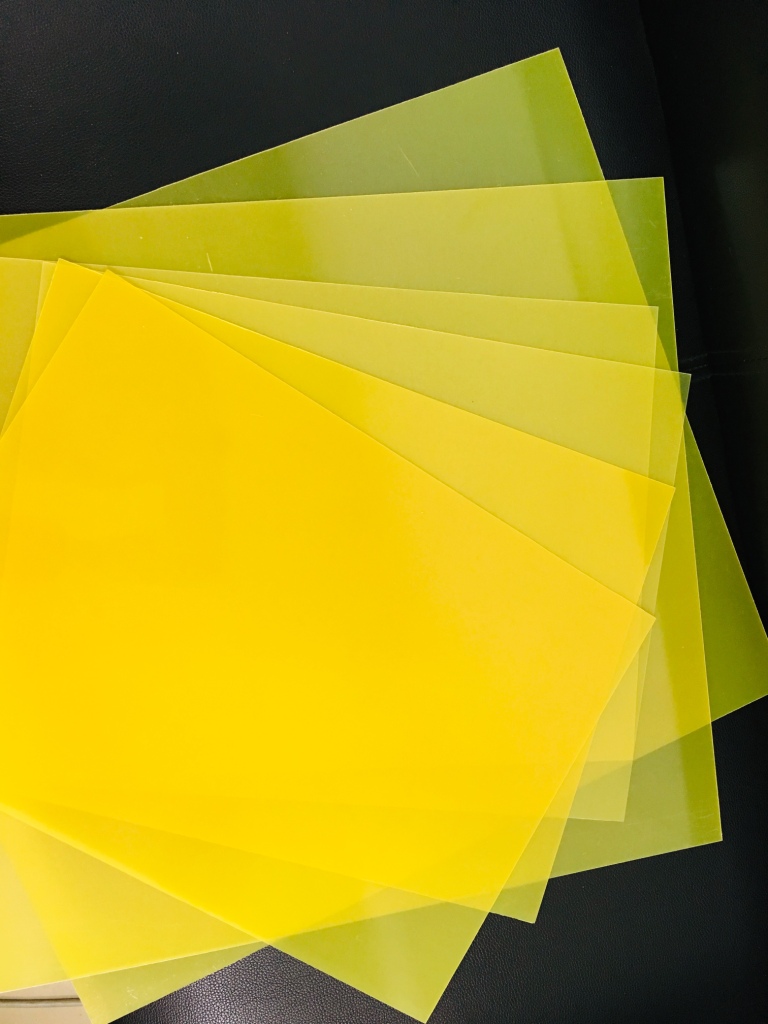

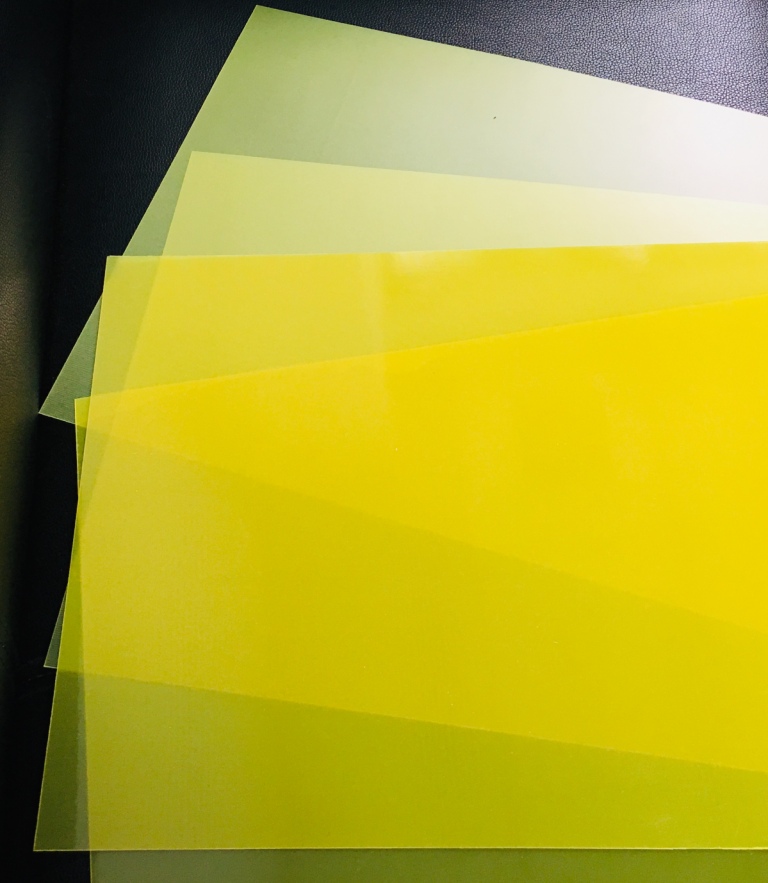

环氧树脂绝缘板 阻燃等级V0

FR-4环氧板,又名玻璃纤维板、玻纤板、FR4补强板、FR-4环氧树脂板、阻燃绝缘板、环氧板、FR4光板、环氧玻璃布板、玻璃布层压积层板、纤维板等,具有良好的阻燃及绝缘功能。

1、材质

FR-4是树脂材料经过燃烧状态必须能够自行熄灭的一种材料规格,由专用电子布浸以环氧酚醛树脂等材料经高温高压热压而成的板状层压制品。

2、规格

厚度 0.2mm-80.00mm

尺寸930MM*1220MM   1020MM*1220MM ,小片尺寸可根据以上大料进行裁切。

3、产品特性

3.1具有较高的机械性能和介电性能;

3.2较好的绝缘性能和耐热性及耐潮性、电绝缘性能稳定;

3.3并有良好的机械加工性,平整度好,表面光滑,无凹坑等。

4、性能指标(GBT 1303.1-1998)

序号

参数

单位

指标值

1

垂直层向弯曲强度(常态下)

Mpa

>=340Mpa

2

表现弯曲弹性模量

Mpa

>=24000

3

垂直层向压缩强度

Mpa

>=350Mpa

4

平行层向冲击强度(简支梁法)

KJ/㎡

>=33KJ/㎡

5

平行层向剪切强度

Mpa

>=30Mpa

6

拉伸强度

Mpa

>=300Mpa

7

平行层向击穿电压(90°C+/-2°C油中)

KV

>=35

8

介电常数(50HZ)

-

<=5.5

9

介质损耗

-

<=0.04

10

浸水后绝缘电阻

Ω

>=5*10^4MΩ

11

相比漏电起痕指数

-

>=200

12

长期耐热性

-

>=130°C

13

密度

g/cm³

1.8-2.0g/cm³

14

阻燃等级

-

UL94VO

5、分类

按表面颜色分类:水绿色FR-4、黄色FR-4、黑色FR-4等;

按是否有卤分类:有卤FR-4,无卤FR-4;

6、应用领域

6.1线路板行业:测试治具、FPC补强、PCB钻孔垫板等;

6.2 电工电气行业:设备绝缘撑条隔板,绝缘垫板,变压器绝缘板,电机绝缘件,研磨齿轮,电子开关绝缘板等;

6.3 半导体及玻璃行业:精密游星齿轮(晶片研磨);

6.4 消费类电子行业:手机、平板皮套及支撑件;

6.5 新能源汽车行业
